SMC Flowability U r-Relazzjoni Tiegħu Mal-Forom

SMC (Sheet Molding Compound) huwa kompost tal-iffurmar termosetting rinfurzat bil-fibra tal-ħġieġ-, intrinsikament għoli fil-viskożità u twil fit-tul tal-fibra.,Il-flussibbiltà hija mmexxija kompletament minn iffurmar ta'-temperatura għolja u-pressjoni għolja, u l-istruttura tal-moffa hija l-fattur estern ewlieni li jiddetermina l-kwalità tal-fluss tal-materjal u d-difetti tal-prodott, It-tnejn jirrestrinġu lil xulxin b'mod reċiproku.



I. It-tqassim f'żoni tat-temperatura tal-moffa tbiddel direttament il-kapaċità tal-fluss ta 'SMC.



It-temperatura tal-moffa taffettwa l-viskożità tar-reżina.SMC Il-poliester mhux saturat tal-matriċi jsir artab meta jissaħħan u għalhekk jakkwista fluwidità:



Temperatura baxxa tal-moffa: Il-viskożità tar-reżina hija għolja, u r-reżistenza tal-fluss tal-materjal tiżdied drastikament, li tirriżulta f'mili insuffiċjenti, nuqqas ta 'materjal, u saħħa fqira tal-linja tal-weldjatura;



Temperatura għolja tal-moffa: Ir-reżina tal-wiċċ tgħaddi malajr minn tqaddid prematur (pre{0}}ġell), li tifforma qoxra iebsa li timblokka l-fluss tal-materjal intern, li twassal għal bżieżaq, delaminazzjoni, u mudelli ta 'fluss. Il-firxa tat-temperatura kostanti għall-forom tal-iffurmar tal-kompressjoni SMC konvenzjonali: 130 -155 grad . Għal prodotti kbar u b'ħitan irqaq, il-kontroll tat-temperatura jeħtieġ li jinqasam f'żoni, u t-tarf tal-fluss tal-materjal għandu jissaħħan b'mod xieraq.



Id-differenza fit-temperatura tal-moffa tikkawża differenza fil-flussJekk id-differenza fit-temperatura bejn il-qalba tal-moffa u l-kavità tal-moffa hija kbira wisq, il-materjal se jgħaddi preferenzjali lejn iż-żona b'temperatura ogħla u reżistenza aktar baxxa, li tirriżulta f'distribuzzjoni irregolari ta 'fibri tal-ħġieġ u nuqqas ta' materjal lokali.





II. Id-disinn tal-istruttura tal-kavità jiddetermina l-mogħdija tal-fluss tal-materjal u r-reżistenza tal-fluss.



1. Ħxuna tal-ħajt tal-prodott

· Kavità ħoxna-ħitan: Il-kanal tal-fluss tal-materjal huwa wiesa ', b'reżistenza baxxa għall-fluss u mili bla xkiel, iżda huwa suxxettibbli għall-akkumulazzjoni tal-bżieżaq tal-gass;

· Kavità b'ħitan-rqiqa: Id-distakk huwa dejjaq, u l-fibri tal-ħġieġ x'aktarx li jgħaqqdu u jimblukkaw il-materjal, u dan jirriżulta fi tnaqqis sinifikanti fil-fluwidità. Huwa meħtieġ li tiżdied il-pressjoni tal-magna tal-istampa u jiġi ottimizzat it-tqegħid tal-materjal.



2.Kantunieri tondi, angolu tal-abbozz, kustilji li jsaħħu

Kantunieri li jaqtgħu, angoli R żgħar: Ir-reżistenza għall-bidla tal-fluss tal-materjal hija għolja, u tikkawża li l-fibri jiġu mħabblin u akkumulati, u l-fluss jiġi interrott; meta l-kantuniera ttundjata tal-moffa R hija Akbar minn jew ugwali għal 2mm, il-fluss jista 'jitjieb b'mod sinifikanti;

Kustilji fonda, skanalaturi dojoq: Jappartjenu għal kanali tal-fluss dojoq, u fibri tal-ħġieġ SMC huma suxxettibbli li jeħlu, u jagħmlu l-mili tal-moffa diffiċli. Huwa meħtieġ li jitwessa 'l-għerq tal-kustilji u żżid skanalaturi ta' overflow;

Angolu tal-abbozz insuffiċjenti: Ir-reżistenza tal-frizzjoni fuq il-ħitan tal-ġenb tal-kavità tal-moffa tiżdied, u tfixkel il-materjal milli javvanza 'l quddiem.



3.Żona tal-kavità u tul tal-proċess

Iktar ma jkun itwal il-proċess, iktar ikun kbir ir-reżistenza kumulattiva tul il-linja ta 'SMC, u iktar ikun sinifikanti t-tnaqqis fil-fluwidità terminali; għal prodotti ta' proċess twil-, huwa meħtieġ li l-materja prima tiddistribwixxi b'mod raġonevoli u żżid it-tarf tal-overflow biex tgħin fil-ħatt.

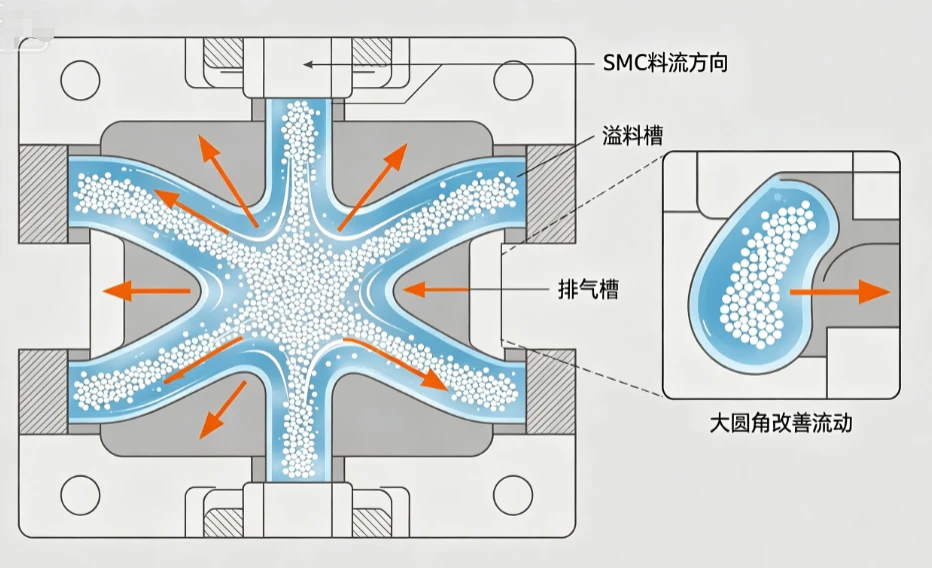

III. Is-sistema ta 'molding / overflow hija l-istruttura ewlenija tal-moffa għall-kontroll tal-fluss.



Tank tal-overflow (tarf tal-overflow)Il-ħolqien ta 'żoni ta' overflow madwar il-moffa huwa l-aktar metodu komuni biex ittejjeb il-fluss ta 'SMC: Matul il-proċess tal-iffurmar, reżina żejda, arja, u materjali ta' viskożità baxxa -jiċċirkolaw fil-kanal ta 'overflow l-ewwel, jipprovdu kontinwament forza li tmexxi l-fluss lejn l-intern tal-kavità tal-moffa, ineħħu l-bżieżaq tal-arja u jipprevjenu linji tal-weldjatura. Il-moffa mingħajr kanal ta 'overflow hija suxxettibbli għal mili insuffiċjenti.

Kavità ta 'pożizzjonament vojta, inklinazzjoni ta' gwida tal-flussInklinazzjoni ta 'gwida ssir fiż-żona ta' tmigħ tal-materjal tal-moffa biex tiggwida l-SMC biex jinfirex b'mod uniformi fid-direzzjonijiet kollha, u jipprevjeni l-imblukkar tal-materjal milli jikkawża li l-materjal jgħaddi b'mod unidirezzjonali jew jikkawża aggregazzjoni lokali tal-fibra.

Struttura tal-egżostIl-fond tal-kanal tal-vent tal-moffa huwa ġeneralment 0.03 sa 0.08 mm: Jekk il-gass ma jistax jiġi skarikat, se jikkawża imblukkar tal-arja, jimblokka direttament il-fluss tal-materjal; ventilazzjoni ta 'arja fqira se timmanifesta bħala fluwidità apparentement fqira, iżda fil-fatt hija dovuta għall-ostruzzjoni tal-gass.



Finitura tal-wiċċ tal-moffa, frizzjoni fil-wiċċ tal-firda, u l-impatt tagħha fuq il-fluss

·Kavitajiet mhux maħduma, grif, ħofor tal-korrużjoni: Żid ir-reżistenza tal-frizzjoni bejn SMC u l-ħajt tal-moffa, tnaqqas ir-rata tal-fluss tal-materjal, u tikkawża marki tal-fluss fuq il-wiċċ tal-prodott;



·Dispazz eċċessiv bejn il-wiċċ tal-firda: Wara li tapplika pressjoni, ir-reżina toħroġ fi kwantitajiet kbar mill-wiċċ tal-firda, li jirriżulta f'materjal insuffiċjenti ġewwa l-kavità, li jidher li tindika fluss insuffiċjenti; vojt żgħir wisq iwassal għal exhaust fqir u reżistenza għolja.



VI. L-ebusija tal-moffa u d-distakk li jagħlaq il-moffa jaffettwaw indirettament il-fluwidità effettiva.



Wara li l-magna tal-istampa tapplika pressjoni, jekk ir-riġidità tal-moffa ma tkunx biżżejjed, se jkun hemm espansjoni ħafifa tal-moffa, il-ħxuna tal-kavità lokali tiżdied, u d-distribuzzjoni tal-fluss tal-materjal issir diżordinata. Id-distakk irregolari tal-għeluq tal-moffa se jirriżulta f'veloċità tal-fluss tal-materjal inkonsistenti f'postijiet differenti, ħxuna irregolari tal-prodott, u orjentazzjoni diżordinata tal-fibra.



V. Korrispondenza bejn Difetti Komuni tal-Fluss fil-Forom u l-Kawżi tagħhom



fenomenu ħżiena għas-saħħa	Il-kawża ewlenija tal-moffa
Materjali insuffiċjenti, mili insuffiċjenti tal-moffa	Proċess twil, ħitan irqaq, kustilji dojoq, temperatura baxxa tal-moffa, assenza ta 'kanal ta' overflow, port tal-egżost imblukkat
Swirls u ripples tal-wiċċ	Finitura ħażina tal-kavità, differenza kbira fit-temperatura, kantunieri li jaqtgħu eċċessivi, u veloċità tal-fluss tal-materjal irregolari
Saffi, bżieżaq	Overflow insuffiċjenti, kanal ta 'l-exhaust żgħir wisq, u temperatura tal-moffa lokali eċċessivament għolja li tikkawża ġelazzjoni prematura.
Akkumulazzjoni lokali tal-fibra tal-ħġieġ	Bidla f'daqqa tal-kanal tal-fluss, kantuniera tal--angolu rett, kustilja ta' rinfurzar fonda u dejqa
Il-marki tal-weldjatura tal-fużjoni huma fraġli.	M'hemm l-ebda sistema ta 'drenaġġ ta' overflow jew exhaust fil-junction fejn iż-żewġ materjali jiltaqgħu.





VII. Pjan ta 'Ottimizzazzjoni għat-Titjib tal-Fluwidità ta' SMC fl-Elevazzjoni tat-Tmiem tal-Mould



• Kavità tal-iffurmar: Il-kantunieri kollha huma ttundjati b'raġġi akbar, il-kustilji dojoq huma mħaxxna fl-għerq, u struttura ta 'gwida hija miżjuda fit-taqsima tal-proċess twil;
• Kontroll tat-temperatura: Il-moffa għandha ċirkwiti ta 'tisħin indipendenti. It-temperatura fiż-żona ta 'l-għalf hija kemmxejn aktar baxxa, u t-temperatura fl-aħħar tal-fluss tal-materjal tiżdied b'mod xieraq;
• Overflow u exhaust: Truf ta 'overflow kontinwi huma stabbiliti tul il-kontorn tal-prodott. L-iskanalaturi tal-egżost huma miżjuda separatament fil-kantunieri u l-punti ta 'konverġenza tal-materjal;
• Trattament tal-wiċċ: Il-kavità tal-moffa hija illustrata għal finitura tal-mera biex tnaqqas ir-reżistenza tal-frizzjoni tal-ħajt tal-materjal;
• Kontroll tal-għeluq tal-moffa: Żid ir-riġidità tal-mudell tal-moffa, tikkontrolla b'mod uniformi d-distakk tal-għeluq tal-moffa, u tevita overflow eċċessiv f'ċerti żoni lokali.



somma



Il-formulazzjoni tal-SMC stess (reżina, fibra tal-ħġieġ, mili) tiddetermina l-prestazzjoni tal-fluss bażiku, iżda l-moffa hija t-trasportatur għall-eżerċizzju sħiħ tal-fluss: temperatura, ġeometrija tal-kavità, venting, frizzjoni tal-wiċċ, u riġidità tal-moffa tikkontrolla b'mod konġunt ir-reżistenza tal-fluss, id-direzzjoni tal-fluss u l-veloċità tal-mili. Għall-istess lott ta 'materja prima SMC, il-bidla tal-moffa jew il-modifika tal-istruttura tal-kavità tirriżulta f'effetti ta' molding kompletament differenti b'differenzi sinifikanti fil-flussabbiltà.
