Moffa ta 'l-Injezzjoni Għall-Panew ta' l-Istrumenti tal-Karozzi

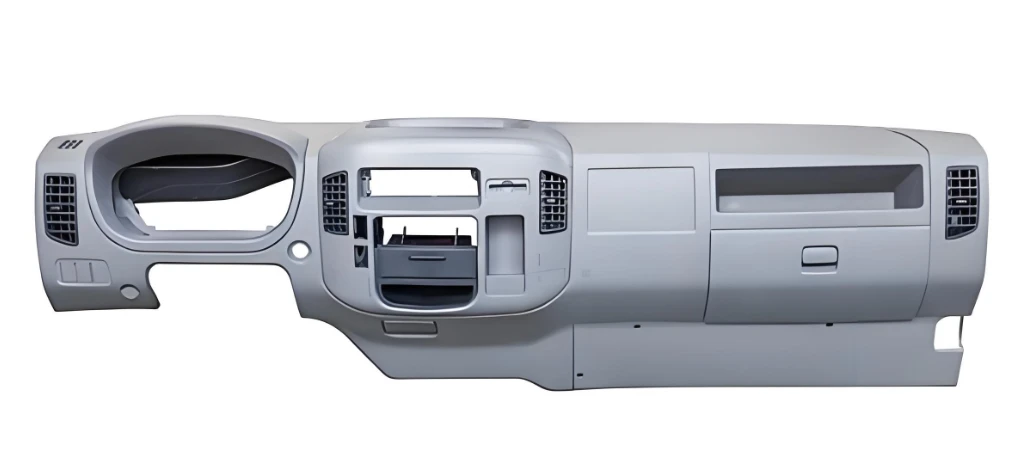

Id-daxxbord ta 'karozza, bħala komponent ewlieni tal-intern tal-karozza, jiddetermina direttament il-kwalità estetika tal-vettura, l-eżattezza tal-assemblaġġ, u l-esperjenza tal-utent. Il-moffa ta 'l-injezzjoni għad-dashboards tal-karozzi hija biċċa tagħmir ewlieni għall-kisba ta' produzzjoni tal-massa ta '-skala kbira, ta'-preċiżjoni għolja ta' dashboards. Din li ġejja hija analiżi dettaljata sistematika u professjonali pprovduta minnJiutai Moldgħalik.



Id-daxxbord ta 'karozza, bħala komponent ewlieni tal-intern tal-karozza, jiddetermina direttament il-kwalità estetika tal-vettura, l-eżattezza tal-assemblaġġ, u l-esperjenza tal-utent. Il-moffa ta 'l-injezzjoni għad-dashboards tal-karozzi hija biċċa tagħmir ewlieni għall-kisba ta' produzzjoni tal-massa ta '-skala kbira, ta'-preċiżjoni għolja ta' dashboards. Din li ġejja hija analiżi dettaljata sistematika u professjonali pprovduta minnJiutai Moldgħalik.





I. Karatteristiċi tal-Moffa

Il-moffa tal-injezzjoni għal dashboards tal-karozzi, influwenzata mill-karatteristiċi tal-prodott stess, turi karatteristiċi tekniċi ewlenin ta '"-skala kbira, kumplessa, u-preċiżjoni għolja", speċifikament manifestat kif ġej:



1. Il-karatteristiċi strutturali ta'-skala kbira huma prominenti:Id-daxxbord huwa parti kbira tal-plastik ta 'ġewwa ta' karozza. Id-dimensjonijiet esterni konvenzjonali jistgħu jilħqu aktar minn 1300mm × 500mm × 450mm, u l-moffa korrispondenti hija wkoll moffa ta 'injezzjoni kbira, li fiha dimensjonijiet esterni kbar u piż ġenerali tqil. Matul il-produzzjoni, jeħtieġ li jkun imqabbel ma 'magna kbira tal-iffurmar tal-injezzjoni. Id-disinn strutturali ġenerali tal-moffa għandu jissodisfa bis-sħiħ ir-rekwiżiti ta 'ebusija u saħħa ta' tagħmir ta '-skala kbira biex jipprevjeni d-deformazzjoni tal-moffa matul il-proċess tal-iffurmar.



2. L-istruttura tal-kavità hija kumplessa u preċiża:Il-wiċċ tad-dashboard jeħtieġ li jintegra strutturi funzjonali multipli bħal pożizzjonijiet ta 'installazzjoni tal-ħruġ tal-arja, slots tal-karti tal-wiri, daħliet tal-buttuni, u xedd tal-wajer permezz ta' toqob, u hemm ħafna strutturi laterali irregolari konkavi u konvessi, li jwassal għal passaġġ ta 'fluss twil u reżistenza għolja tal-fluss tad-tidwib fil-kavità. Dan joħloq rekwiżiti estremament għoljin għall-eżattezza tal-iffurmar, finitura tal-wiċċ u disinn tas-sistema tal-egżost tal-kavità.



3. Adattament għal rekwiżiti stretti tad-dehra:Peress li d-daxxbord huwa parti ta 'ġewwa viżibbli tal-qalba fil-vettura, il-wiċċ tiegħu ħafna drabi jeħtieġ li jiġi pproċessat b'nisġa bħal qamħ tal-ġilda u finitura matta. Għalhekk, il-kavità tal-moffa jeħtieġ li tkun minsuġa fin fl-istess ħin. Fl-istess ħin, biex tiġi evitata ħsara lin-nisġa tal-wiċċ waqt id-demolding, l-inklinazzjoni tad-demolding (ġeneralment Akbar minn jew ugwali għal 5 gradi ) għandha tiġi kkontrollata b'mod strett biex tiġi żgurata l-konsistenza tad-dehra ta 'prodotti prodotti tal-massa-.



4. Rekwiżiti ta 'operazzjoni ta' stabbiltà għolja:F'xenarji industrijalizzati ta' produzzjoni tal-massa, il-forom jeħtieġ li jifilħu għall-impatti ta' ftuħ u għeluq ta'-frekwenza għolja. Għalhekk, rekwiżiti stretti huma imposti fuq indikaturi bħall-preċiżjoni tal-gwida u l-ippożizzjonar, u r-reżistenza għall-ilbies tal-komponenti ewlenin. Huwa meħtieġ li jiġi żgurat it-tħaddim stabbli ta '-tul fit-tul tal-forom permezz ta' miżuri bħat-tisħiħ tad-disinn strutturali u l-għażla ta 'materjali reżistenti għall-ilbies-, biex tiġi ggarantita l-effiċjenza tal-produzzjoni u r-rata ta' kwalifika tal-prodott.





II. Punti Ewlenin tad-Disinn

Id-disinn tal-moffa għandu jikkunsidra b'mod komprensiv it-tliet għanijiet ewlenin tal-iffurmar tal-kwalità, l-effiċjenza tal-produzzjoni u l-ħajja tas-servizz. Il-punti ewlenin tad-disinn huma kif ġej:



1. Disinn tas-Sistema tal-Bieb

Is-sistema hot runner gate għandha tkun prijoritizzata, u l-istruttura integrali hot runner hija rakkomandata. Din l-istruttura għandha vantaġġi sinifikanti bħal installazzjoni u żarmar konvenjenti, spejjeż ta 'manifattura kontrollabbli, u l-ebda riskju ta' tnixxija ta 'materjal imdewweb. Meta tfassal, id-daqs u l-ispeċifikazzjonijiet tad-daxxbord u l-karatteristiċi tal-fluss tat-tidwib għandhom jiġu kkombinati biex jissettjaw xjentifikament in-numru u d-distribuzzjoni tal-gradi. Normalment, jiġi adottat metodu ta 'injezzjoni b'ħafna -punti biex jiżgura mili uniformi tal-kavità bit-tidwib u effettivament inaqqas id-difetti li jiffurmaw bħal linji ta' weldjatura u marki li jinxtorob.



2. Disinn tal-Istruttura tal-Ġbid tal-Ġnub tal-Ġnub-

Għall-istrutturi konkavi tal-ġenb-konvessi tad-dashboard (bħal toqob tal-ġenb, pumijiet, eċċ.), il-mekkaniżmu tal-ġbid tal-qalba tal-ġenb-għandu jkun iddisinjat b'mod preċiż. Is-soluzzjonijiet komuni ta 'l-industrija jinkludu l-kombinazzjoni ta' sliders u molol inklinati, u l-kombinazzjoni ta 'labar u sliders milwija. Matul il-proċess tad-disinn, il-qalba-ġbid tal-puplesija u l-forza tas-sewqan għandhom jiġu kkalkulati b'mod preċiż biex jiżguraw azzjonijiet ta 'ġbid tal-qalba lixxi u stabbli-, ripożizzjoni preċiża u affidabbli, u tevita interferenza ma' strutturi oħra tal-moffa biex tiżgura demolding bla xkiel tal-prodott.



3. Disinn tas-Sistema tat-Tkessiħ

Tiġi adottata skema ta' disinn ta' "grid-like cross-cooling". Il-moffa li tiċċaqlaq normalment ikollha 12-15-il kanal tal-ilma li jkessaħ dritti u ċirkwiti ta 'tkessiħ tajjeb tal-ilma, filwaqt li l-moffa fissa għandha 20-25 ċirkwit tat-tkessiħ. Il-kanali tal-ilma tal-forom li jiċċaqilqu u fissi huma rranġati f'mudell inkroċjat biex jiffurmaw netwerk ta 'tkessiħ uniformi li jkopri ż-żona kollha. Dan id-disinn jiżgura rati ta 'tkessiħ konsistenti fl-oqsma kollha tad-daxxbord, jevita b'mod effettiv problemi bħal warpage u jinxtorob inkonsistenti ikkawżat minn tkessiħ irregolari, u jqassar iċ-ċiklu tal-iffurmar biex tittejjeb l-effiċjenza tal-produzzjoni.



4. Disinn tas-Sistema ta 'Gwida u Pożizzjonament

Gwida magħquda u struttura ta 'pożizzjonament ta' labar ta 'gwida kwadri u labar ta' pożizzjonament tal-wiċċ tal-firda hija adottata. Labar ta 'gwida kwadri għandhom il-vantaġġi ta' preċiżjoni għolja ta 'gwida u kapaċità qawwija ta' ġarr ta' tagħbija-. Flimkien ma 'pinnijiet ta' pożizzjonament tal-wiċċ tal-firda, jistgħu jiffurmaw garanzija ta 'pożizzjonament doppju, jevitaw b'mod effettiv problemi bħal offset u allinjament ħażin waqt il-ftuħ u l-għeluq tal-moffa, jiżguraw l-eżattezza tal-għeluq tal-kavità, u b'hekk itejbu l-konsistenza dimensjonali tal-prodott.



5. Disinn ta 'Sistema ta' Venting

Minħabba l-volum kbir tal-kavità tad-dashboard u l-mogħdija twila tal-mili tat-tidwib, il-gass x'aktarx li jibqa 'fil-kavità matul il-proċess tal-iffurmar. Għalhekk, l-iskanalaturi tal-venting għandhom ikunu stabbiliti b'mod preċiż fiż-żoni ewlenin fejn it-tidwib jimtela l-aħħar (bħal kantunieri u l-għeruq tal-kustilji). Il-wisa 'tal-iskanalaturi tal-venting għandha tkun ikkontrollata f'0.02-0.05mm, u l-fond m'għandux jaqbeż 0.1mm biex jiżgura l-iskariku bla xkiel tal-gass mill-kavità u tevita li jiffurmaw difetti bħal bżieżaq, ħruq, u nuqqas ta' materjal.





III. Materjali tal-moffa

L-għażla tal-materjali tal-moffa għandha tibbilanċja b'mod komprensiv ir-reżistenza għall-ilbies, il-prestazzjoni tal-illustrar, is-saħħa strutturali u l-kontroll tal-ispiża. Il-kriterji tal-għażla għall-materjali tal-partijiet tal-qalba huma kif ġej:



1.Kavità u qalba:Uża b'mod preferenzjali azzar tal-moffa tal-plastik imwebbes minn qabel b'ebusija għolja u proprjetajiet tajbin tal-illustrar, bħal 718H, NK80, P20H, eċċ. L-ebusija tagħhom tista 'tilħaq HRC30-40. Dan mhux biss jissodisfa r-rekwiżiti għall-ipproċessar ta 'tessuti fini tal-kavità iżda għandu wkoll reżistenza eċċellenti għall-ilbies, u jiżgura li l-ħajja tas-servizz tal-moffa hija Akbar minn jew ugwali għal 500,000 ċiklu tal-moffa. Għal forom tal-pannelli tal-istrumenti tal-vetturi high-end, azzar tal-moffa tal-istainless steel b'reżistenza aħjar għall-korrużjoni u prestazzjoni tal-illustrar (bħal S136H) jistgħu jintgħażlu biex itejbu aktar il-kwalità tal-wiċċ tal-prodott.



2. Partijiet tat-tip-mudell:Mudelli bażiċi bħal mudelli fissi u mudelli mobbli għandhom primarjament jużaw azzar tal-moffa mwebbsa minn qabel bħal P20 u 718 biex jiżguraw riġidità u saħħa suffiċjenti, u jipprevjenu deformazzjoni strutturali tal-forom waqt operazzjonijiet frekwenti ta 'ftuħ u għeluq; kolonni ta 'gwida u kmiem ta' gwida għandhom ikunu magħmula minn azzar strutturali ta 'liga bħal 20CrMnTi. Wara t-trattament tal-karburizzazzjoni u t-tifi, ir-reżistenza għall-ilbies u l-eżattezza tal-gwida tagħhom jistgħu jitjiebu b'mod sinifikanti.



3. Partijiet tal-mekkaniżmu ejector:Il-partijiet li jiċċaqilqu bħal sliders inklinati u pinnijiet mgħawweġ għandhom ikunu magħmulin minn azzar maħdum kiesaħ-b'saħħa għolja u reżistenza għall-ilbies, bħal Cr12MoV, SKD11, eċċ. Wara t-trattament tat-tifi u t-tempra, l-ebusija tagħhom tista 'tilħaq HRC55-60, u tiżgura l-istabbiltà fit-tul ta' l-azzjoni ta 'ejection u l-ilbies ta' reżistenza.





IV. Proċess tal-iffurmar

Il-proċess tal-iffurmar tal-injezzjoni għall-pannelli tal-istrumenti tal-karozzi huwa bbażat fuq il-prinċipji ewlenin ta '"kontroll tal-parametri ta' -preċiżjoni għolja u produzzjoni tal-massa stabbli". L-informazzjoni relatata dwar il-proċess hija miġbura fil-qosor fit-tabella li ġejja:



tipi ta 'craftwork	deskrizzjoni dettaljata
Kontroll tal-parametru tal-proċess tal-qalba	1. Parametri tat-temperatura: ① Temperatura tal-kanna (għall-materjal PP: 180-220 grad ; għal materjal ABS: 220-260 grad), it-temperatura ta 'kull sezzjoni jeħtieġ li tiġi aġġustata b'mod preċiż skond il-karatteristiċi tal-materja prima biex tiġi żgurata plastifikazzjoni uniformi tat-tidwib; ② Temperatura tal-moffa: 40-80 grad, it-temperatura tinżamm stabbli permezz ta 'sistema ta' tkessiħ b'temperatura kostanti biex tevita li l-prodott jinxtorob irregolari minħabba varjazzjonijiet fit-temperatura;
	2. Parametri tal-pressjoni: ① Pressjoni tal-injezzjoni: 80 - 120 MPa. Jadotta modalità ta 'applikazzjoni tal-pressjoni segmentata, bl-użu ta' regolazzjoni tal-pressjoni tal-gradjent biex tnaqqas ir-riskju ta 'impatt tat-tidwib fuq il-kavità tal-moffa, li tiżgura molding stabbli; ② Pressjoni ta 'żamma: Issettja għal 50 - 70% tal-pressjoni tal-injezzjoni, biex tiżgura mili sekondarju suffiċjenti tal-kavità tal-moffa u tnaqqas il-marki li jinxtorob tal-prodott.
	3. Parametri tal-veloċità: Il-firxa tal-veloċità tal-injezzjoni hija 30 - 80 mm/s. Tiġi adottata strateġija differenzjata ta 'kontroll tal-veloċità - għal żoni strutturali kumplessi (bħal toqob u kantunieri), jintuża mili b'veloċità baxxa- ta' 30 - 50 mm/s biex jiġi żgurat iffurmar komplut; għal żoni regolari, timla b'-veloċità għolja ta' 50 - 80 mm/s biex tittejjeb l-effiċjenza tal-produzzjoni.
	4. Parametri tal-ħin: ① Ħin tal-pressjoni taż-żamma: 5 - 15 sekondi, aġġustat dinamikament skont il-ħxuna tal-prodott biex tiġi żgurata t-tfigħ adegwat; ② Ħin tat-tkessiħ: 10 - 25 sekondi, bil-kriterju ewlieni jkun li l-prodott ikun vulkanizzat għal kollox u ma jkun hemm l-ebda deformazzjoni wara d-demolding.
Proċess tal-iffurmar	Tnixxif tal-materja prima u -trattament minn qabel → Tisħin u plastifikazzjoni tal-bittija → Injezzjoni timla l-kavità tal-moffa → Żomm pressjoni u ritrazzjoni għall-mili → Tkessiħ u solidifikazzjoni → Tneħħija tal-iffurmar → Azzjoni ta’ tfigħ tal-qalba tal-ġenb → Tkeċċija tal-prodott → Spezzjoni tal-parti mneħħija → Preparazzjoni għall-għeluq tal-moffa għall-iffurmar li jmiss (Għal prodotti ta’ trattament tal-wiċċ ta’ sprej għoli, bħal prodotti ta’ trattament tal-isprejjar miżjuda)
Diffikultajiet u Soluzzjonijiet tal-Proċess	1. Il-mogħdija twila tal-fluss tat-tidwib hija suxxettibbli li tikkawża marki tal-weldjatura: Dan jista 'jitjieb billi tiġi ottimizzata l-pożizzjoni u l-kwantità tal-bieb, tiżdied b'mod moderat it-temperatura tal-kanna, u tikkontrolla b'mod preċiż il-veloċità tal-injezzjoni, eċċ. 2. In-nisġa tal-wiċċ hija suxxettibbli għall-ħsara: Ikkontrolla b'mod strett il-veloċità tad-demolding, ottimizza t-tqassim tal-mekkaniżmu tal-ejection, tiżgura distribuzzjoni uniformi tal-forza tal-ejection, u tevita konċentrazzjoni tal-istress lokali li tikkawża ħsara lin-nisġa.



V. Xenarji ta' Applikazzjoni

Il-forom tal-injezzjoni tal-pannelli tal-istrumenti tal-karozzi jintużaw ħafna fil-proċess tal-produzzjoni tal-massa tal-pannelli tal-istrumenti għal diversi vetturi tal-passiġġieri u vetturi kummerċjali. Huma jkopru t-tipi kollha ta' vetturi inklużi vetturi tal-fjuwil u vetturi tal-enerġija ġodda (puri elettriċi, ibridi). Il-karatteristiċi speċifiċi tal-applikazzjoni huma kif ġej:



1. Kompatibilità sħiħa tal-mudell tal-vettura:Ibbażat fuq ir-rekwiżiti speċifiċi tal-istrutturi tad-daxxbord ta 'mudelli ta' vetturi differenti, strutturi ta 'moffa personalizzati jistgħu jiġu ddisinjati biex jadattaw għall-produzzjoni ta' diversi tipi ta 'vetturi bħal karozzi kompatti, SUVs, MPVs, u trakkijiet heavy-duty. Pereżempju, għall-istruttura tal-wiċċ mgħawġa ta' daqs kbir- tad-dashboard f'mudelli SUV u l-pożizzjonijiet ta 'installazzjoni integrati għal skrins LCD sħaħ f'vetturi tal-enerġija ġodda, tista' tinkiseb kompatibilità preċiża.



2. Adattament għall-Integrazzjoni tal-Funzjonijiet:F'konformità max-xejra ta 'intelliġenza awtomotiva, il-moffa tista' simultanjament tintegra oqsma funzjonali bħall-islott tal-biljett għad-dawl ambjentali, il-pożizzjoni ta 'installazzjoni għall-modulu tal-iċċarġjar mingħajr fili, u l-istruttura ta' fissazzjoni tas-sensorju, li tikseb "formazzjoni ta 'moffa waħda, integrazzjoni integrata", tnaqqas b'mod sinifikanti l-proċessi ta' assemblaġġ sussegwenti u ttejjeb l-effiċjenza tal-produzzjoni u l-eżattezza tal-assemblaġġ.



3. Jibbilanċjaw it-talbiet ta' livell għoli-u ta' livell baxx-:Għal vetturi ta 'lussu, il-forom jistgħu jiksbu formazzjoni ta' tessut ta '-preċiżjoni għolja u strutturi konġunti mingħajr saldatura, li jiżguraw in-nisġa tad-dehra u l-eżattezza tal-assemblaġġ tal-prodotti. Għal vetturi tas-suq tal-massa-, bl-ottimizzazzjoni tal-istruttura tal-moffa u s-simplifikazzjoni tal-proċeduri tal-ipproċessar, produzzjoni ta 'spiża baxxa u ta' volum-għoli tista 'tinkiseb biex tissodisfa t-talbiet tas-suq fuq skala kbira-.



4. Applikazzjoni ta' Estensjoni tal-Industrija:Wara li ċerti forom jgħaddu minn aġġustamenti strutturali mmirati, jistgħu jiġu estiżi għall-użu f'komponenti interni tal-karozzi bħall-console taċ-ċentru u l-kaxxa tal-ħażna tas-sedil tal-passiġġieri, li huma strutturalment simili għad-dashboard. Dan isaħħaħ il-versatilità tal-moffa u jnaqqas l-ispejjeż tal-produzzjoni tal-intrapriża.



Bħala konklużjoni, id-disinn u l-produzzjoni tal-forom tal-injezzjoni tal-pannelli tal-istrumenti tal-karozzi jeħtieġ li jikkunsidraw b'mod komprensiv il-karatteristiċi tal-istruttura tal-prodott, ir-rekwiżiti tal-materjal tal-materja prima, il-parametri tal-proċess tal-iffurmar u x-xenarji tal-applikazzjoni tas-suq. Permezz ta 'disinn strutturali preċiż, għażla ta' materjal xjentifiku, u kontroll strett tal-proċess, il-pannell tal-istrumenti jista 'jikseb preċiżjoni għolja u produzzjoni ta' lott stabbli, jissodisfa bis-sħiħ l-istandards stretti ta 'kwalità u t-talbiet tas-suq tal-industrija tal-karozzi għal komponenti ta' ġewwa.
