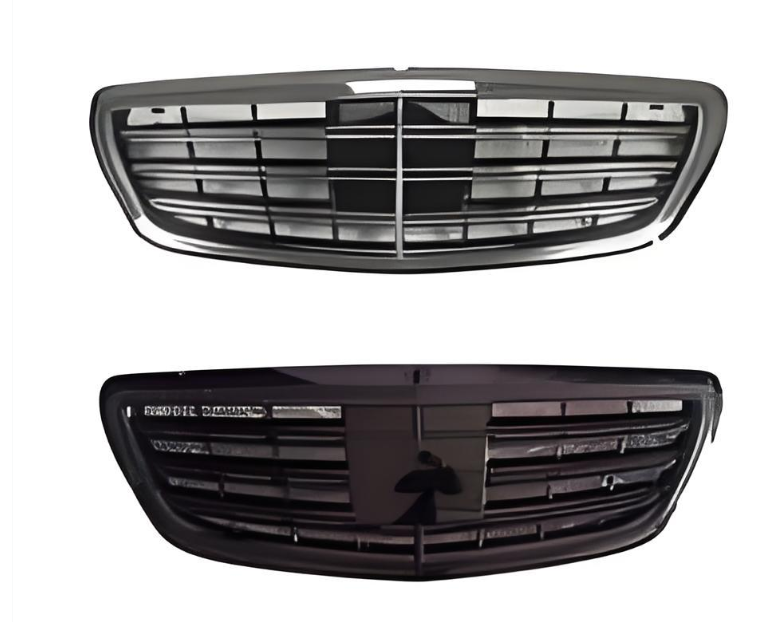

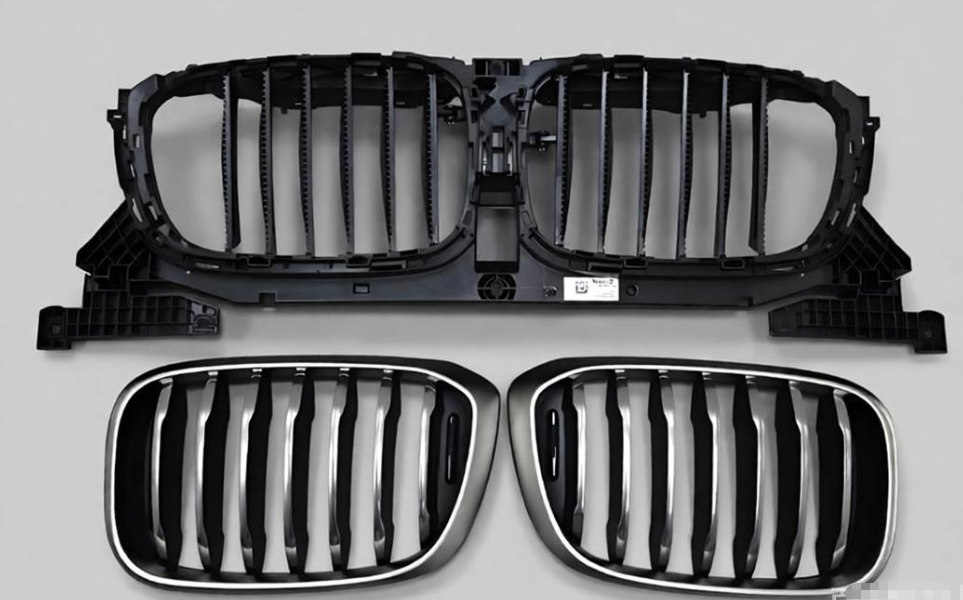

Moffa tal-Parti tal-plastik tal-Grelja tal-Karozzi

I. Applikazzjoni tal-Moffa

Il-moffa tal-parti tal-plastik tal-gradilja tal-karozzihuwa tagħmir speċjalizzat li jiffurmaw fil-qasam tal-manifattura tal-partijiet tal-karozzi. Il-funzjoni ewlenija tagħha hija li tipproċessa materja prima tal-plastik imdewweb f'forma permezz ta 'proċess speċifiku ta' molding ta 'injezzjoni biex tipproduċi l-partijiet tal-plastik tal-gradilja ta' quddiem-tal-karozzi. Bħala komponent ewlieni tas-sistema tal-apparenza tal-karozzi, il-gradilja tal-karozzi mhux biss tipproteġi l-komponenti interni tal-kompartiment tal-magna iżda wkoll tiggwida l-fluss tal-arja biex tassisti fid-dissipazzjoni tas-sħana u tottimizza l-karatteristiċi aerodinamiċi tal-korp tal-vettura. Il-forma u l-eżattezza dimensjonali tagħha jaffettwaw direttament il-koordinazzjoni tad-dehra tal-vettura u l-prestazzjoni ġenerali tal-vettura. Din il-moffa tista 'tirreplika b'mod preċiż il-konfigurazzjoni tad-disinn tal-gradilja tal-karozzi, tippreżenta bis-sħiħ l-istruttura tal-gradilja tal-gradilja, il-kontorn tal-qafas, tabs tal-installazzjoni u karatteristiċi dettaljati oħra, tikseb produzzjoni ta 'lott u standardizzata ta' partijiet tal-plastik tal-gradilja tal-karozzi, u tissodisfa r-rekwiżiti ta 'formazzjoni personalizzata u personalizzata ta' mudelli ta 'vetturi differenti għal gradilji. Huwa tagħmir ewlieni ta 'appoġġ għall-manifattura industrijalizzata ta' gradilji tal-karozzi.

II. Materjali tal-moffa

L-għażla tal-materjal għall-forom tal-parti tal-plastik tal-gradilja tal-karozzijeħtieġ li tikkunsidra b'mod komprensiv l-elementi ewlenin bħall-ħajja tas-servizz tal-moffa, l-eżattezza tal-formazzjoni, il-fattibilità tal-ipproċessar u l-kontroll tal-ispiża. Il-materjali tal-qalba huma prinċipalment maqsuma fi tliet kategoriji: materjali tal-kavità/qalba, materjali ta 'gwida u pożizzjonar, u materjali strutturali awżiljarji.

1. Kavità u materjal tal-qalba:Bħala ż-żona funzjonali tal-qalba li tikkuntattja direttament il-moffa u l-materja prima tal-plastik, jeħtieġ li jkollha qawwa għolja, reżistenza għolja għall-ilbies, konduttività termali eċċellenti u reżistenza għall-korrużjoni. Materjali użati b'mod komuni jinkludu azzar tal-moffa tal-plastik imwebbes minn qabel bħal P20, 718H, u H13. Fosthom, l-azzar P20 huwa adattat għall-produzzjoni ta '-lott medju ta' forom ta 'ħakk ta' preċiżjoni-ordinarji u għandu prestazzjoni tajba ta 'qtugħ u ippolixxjar; L-azzar 718H għandu ebusija u reżistenza għall-ilbies ogħla u huwa adattat għal produzzjoni ta' lott-kbar jew forom tal-ħakk strutturati-kumplessi, li jevita b'mod effettiv l-użu u d-deformazzjoni tal-kavità matul proċessi ta' iffurmar-tul fit-tul; L-azzar H13 huwa adattat għal xenarji tal-iffurmar reżistenti-temperatura-għoli u jista 'jissodisfa r-rekwiżiti tal-iffurmar ta' materja prima tal-plastik rinfurzat bħal polyamide (PA).

2. Materjali ta 'gwida u ta' pożizzjonament:Dawn jintużaw biex jiżguraw is-sinkronizzazzjoni preċiża tal-movimenti tal-ftuħ u tal-għeluq tal-moffa, li jipprevjenu allinjament ħażin bejn il-kavità u l-qalba li jista 'jwassal għall-iskrappjar tal-partijiet tal-plastik. Materjali użati b'mod komuni jinkludu l-azzar li jġorr SUJ2. Dan il-materjal għandu ebusija estremament għolja u stabbiltà dimensjonali. Wara t-trattament tat-tifi, ir-reżistenza għall-ilbies u l-eżattezza tat-twaħħil ta 'komponenti bħal pinnijiet ta' gwida u kmiem ta 'gwida huma mtejba b'mod sinifikanti, u jiżguraw l-istabbiltà fit-tul-u l-affidabbiltà tal-operat tal-moffa.

3. Materjali strutturali awżiljarji:Din il-kategorija tinkludi komponenti awżiljarji bħal pinnijiet ejector, tie bars, u sprue bushings. Materjali komunement użati huma SKD61 hot work die steel u 45 # azzar. SKD61 hot work die steel huwa adattat għal komponenti bħal pinnijiet ejector li jeħtieġ li jifilħu impatti ripetuti ta 'temperatura għolja-, li joffru reżistenza eċċellenti għall-għeja termali. Wara t-trattament tat-tifi u t-tempra, l-azzar 45# huwa adattat għal komponenti li ma jifilħux-tal-qalba-bħal vireg tal-irbit u pjanċi fissi, li jikseb bilanċ bejn is-saħħa u l-kost-effettività.

III. Vantaġġi tal-Forom

Meta mqabbel ma 'metodi ta' pproċessar tradizzjonali, l-użu ta 'forom ta' partijiet tal-plastik tal-gradilja tal-karozzi għal operazzjonijiet ta 'produzzjoni joffri vantaġġi sinifikanti f'dimensjonijiet multipli. Il-benefiċċji ewlenin huma riflessi f'effiċjenza mtejba tal-produzzjoni, kwalità garantita tal-prodott, kontroll ottimizzat tal-ispejjeż, u adattabilità mtejba għall-industrijalizzazzjoni.

1. Ittejjeb l-effiċjenza tal-produzzjoni u tikseb produzzjoni tal-lott:Il-proċess tal-iffurmar tal-moffa jadotta mod ta 'molding integrat, fejn iffurmar ta' injezzjoni waħda jista 'jlesti l-iffurmar sħiħ tal-gradilja tal-karozza. Meta mqabbel mal-proċess tradizzjonali ta 'żarmar u assemblaġġ, iċ-ċiklu tal-produzzjoni huwa mqassar b'mod sinifikanti (iċ-ċiklu tal-iffurmar ta' sett wieħed ta 'partijiet tal-plastik huwa ġeneralment 30-60 sekonda). Fl-istess ħin, din il-moffa tista 'tiġi adattata għal linja ta' produzzjoni awtomatizzata, u kkombinata ma 'driegħ mekkaniku biex jinkisbu operazzjonijiet kompletament awtomatizzati inklużi tmigħ, iffurmar, tneħħija ta' parti, u tirqim. Moffa waħda tista 'tipproduċi eluf ta' partijiet tal-plastik kwalifikati kuljum, li jistgħu jissodisfaw b'mod effiċjenti l-ħtiġijiet tal-produzzjoni tal-massa fuq skala kbira tal-industrija tal-karozzi.

2. Żgura l-eżattezza tal-prodott, ittejjeb id-dehra u l-prestazzjoni tal-assemblaġġ:Matul l-istadju tad-disinn tal-moffa, id-data tad-disinn tridimensjonali tal-gradilja tista 'tiġi replikata b'mod preċiż. L-eżattezza tat-twaħħil tal-kavità u l-qalba tista 'tilħaq 0.005-0.01mm, tiżgura b'mod effettiv l-eżattezza dimensjonali, il-konsistenza tal-forma u l-finitura tal-wiċċ tal-parti tal-plastik. Wara l-iffurmar, il-gradilja tal-gradilja hija regolari, il-qafas huwa ċatt, u d-dimensjonijiet tal-istallazzjoni snap huma preċiżi. Dan mhux biss itejjeb id-dehra estetika tal-karozza iżda jiżgura wkoll l-assemblaġġ preċiż tal-gradilja mal-kompartiment tal-magna, il-bumper ta 'quddiem u komponenti oħra, u jevita problemi bħal storbju anormali u disturb tal-fluss tal-arja ikkawżat minn tneħħija eċċessiva tal-assemblaġġ.

3. Ottimizza l-kontroll tal-ispejjeż u ttejjeb l-effiċjenza fl-użu tar-riżorsi:Min-naħa waħda, il-produzzjoni tal-lott tista 'tifrex b'mod sinifikanti l-ispiża tal-allokazzjoni tal-moffa. Meta mqabbel ma 'proċessar manwali jew proċessi żgħar ta'-ikkastjar ta 'lott, l-ispiża tal-produzzjoni tal-unità tal-partijiet tal-plastik tista' titnaqqas bi 30% sa 50%. Min-naħa l-oħra, ir-rata ta 'utilizzazzjoni tal-materja prima tal-plastik fil-proċess tal-iffurmar tal-moffa hija aktar minn 95%, li tista' tnaqqas b'mod sinifikanti l-iskart tal-materja prima. Fl-istess ħin, il-mod ta 'produzzjoni awtomatizzat inaqqas l-input tax-xogħol, u jottimizza aktar il-ġestjoni tal-ispejjeż tax-xogħol fil-proċess tal-produzzjoni.

4. Adatta għal disinn personalizzat u ttejjeb il-kompetittività tas-suq tal-prodott:Bl-aġġornament kontinwu tat-talbiet personalizzati fis-suq tal-karozzi, l-istili tad-disinn tal-gradilja tal-karozzi qed isiru dejjem aktar diversifikati. Il-moffa tal-plastik tal-gradilja tal-karozzi tista 'tlesti malajr il-personalizzazzjoni tal-istruttura tal-kavità skont ir-rekwiżiti tad-disinn ta' mudelli differenti, u tikseb iffurmar rapidu ta 'forom ta' gradilja differenzjati bħal xehda, bar orizzontali u kannizzata, u tgħin lill-produtturi tal-karozzi malajr iniedu prodotti ġodda li jissodisfaw it-talbiet tas-suq u jtejbu b'mod effettiv il-kompetittività tas-suq tal-prodott.

IV. Proċess

Il-manifattura u l-applikazzjoni ta 'forom tal-plastik tal-gradilja tal-karozzi (molding tal-parti tal-plastik) jeħtieġ li jsegwu serje ta' proċeduri ta 'proċess rigorużi. Ir-rabtiet ewlenin huma maqsuma f'żewġ moduli ewlenin: proċess tal-manifattura tal-moffa u proċess tal-iffurmar tal-parti tal-plastik:

(1) Proċess tal-manifattura tal-moffa

1. Stadju tad-disinn:Ibbażat fuq it-tpinġijiet tad-disinn 3D tal-gradilja tal-karozzi, flimkien mal-karatteristiċi tal-materja prima tal-plastik (bħal fluwidità u rata ta 'jinxtorob), ix-xogħol tad-disinn tal-istruttura tal-moffa jitwettaq, li jkopri d-disinn tal-kavità u l-forom tal-qalba, il-pożizzjoni tal-bieb u d-disinn tal-forma, id-disinn tas-sistema tat-tkessiħ, id-disinn tas-sistema tal-ejection, u kontenuti ewlenin oħra. Fl-istess ħin, l-analiżi ta 'simulazzjoni CAE tintuża biex tottimizza l-istruttura tal-moffa u tevita problemi potenzjali ta' kwalità bħal marki li jinxtorob, warpage, u nuqqas ta 'materjal matul il-proċess tal-iffurmar bil-quddiem.

2. Preparazzjoni tal-materjal:Skont ir-rekwiżiti tad-disinn, tixtri l-ispeċifikazzjoni korrispondenti tal-materjali tal-azzar tal-moffa, u tlesti l-ipproċessar tal-blanking permezz ta 'magni tas-serrar, magni tat-tħin, u tagħmir ieħor biex tikseb materjali vojta li jissodisfaw ir-rekwiżiti tad-daqs ta' kull komponent tal-moffa.

3. Makkinar ta 'preċiżjoni:Tagħmir ta 'magni ta' preċiżjoni bħal magni tat-tħin CNC, ċentri ta 'magni CNC, magni ta' skarigu elettriku (EDM), u magni tal-qtugħ tal-wajer jintużaw biex jipproċessaw il-materja prima. Fosthom, iċ-ċentri tal-magni CNC jintużaw għall-ipproċessar mhux maħdum u semi-fin ta 'kavitajiet u qlub biex jiżguraw l-eżattezza bażika tal-iffurmar; magni ta 'skarigu elettriku huma użati biex jipproċessaw uċuħ kkurvati kumplessi u slots dojoq ġewwa kavitajiet li huma diffiċli biex jinkisbu permezz ta' proċessar mekkaniku; magni tal-qtugħ tal-wajer jintużaw biex jipproċessaw komponenti ta'-preċiżjoni għolja bħal kolonni ta' gwida u pinnijiet ta' ejector.

4. Illustrar u trattament bis-sħana:L-uċuħ tal-kavità u l-qalba huma illustrati biex jiżguraw li l-ħruxija tal-wiċċ tissodisfa r-rekwiżiti (tipikament Ra Inqas minn jew ugwali għal 0.02 μm), u b'hekk tissaħħaħ il-kwalità tal-wiċċ tal-parti tal-plastik; il-komponenti tal-qalba tal-moffa (bħall-kavità, il-qalba u l-pinnijiet tal-gwida) jgħaddu minn proċessi ta 'trattament tas-sħana bħal quenching u ttemprar biex iżidu l-ebusija u r-reżistenza għall-ilbies tal-komponenti.

5. Assemblea u Debugging:Arma l-komponenti pproċessati (kavitajiet, qlub, sistemi ta 'gwida, sistemi ta' tkessiħ, sistemi ta 'tkessiħ, eċċ.) U mbagħad installa l-moffa fuq il-magna tal-iffurmar tal-injezzjoni biex twettaq operazzjonijiet ta' molding ta 'prova. Ipproduċi partijiet tal-kampjuni permezz ta 'mudellar ta' prova u spezzjona l-partijiet tal-kampjun għall-eżattezza dimensjonali tagħhom, il-kwalità tal-wiċċ, il-prestazzjoni tal-assemblaġġ, u indikaturi oħra. Aġġusta u ottimizza l-moffa għal kwalunkwe kwistjoni eżistenti sakemm il-partijiet tal-kampjun jilħqu l-istandards ta 'kwalità.

(II) Proċess tal-Moulding tal-Parti tal-plastik

1. Preparazzjoni tal-materja prima:Il-materja prima tal-plastik magħżula (bħal polypropylene PP, acrylonitrile-butadiene-styrene copolymer ABS, polyamide PA, eċċ.) huma mnixxfa biex tneħħi l-umdità mill-materja prima u tevita difetti tal-bużżieqa fil-partijiet iffurmati wara l-iffurmar.

2. Molding ta 'injezzjoni:Wara t-tnixxif, il-materja prima tal-plastik tiżdied mal-kanna tal-magna tal-iffurmar tal-injezzjoni. Il-materja prima hija mdewba fi stat li jnixxi billi tissaħħan fil-bittija. Imbagħad, il-kamin tal-magna tal-iffurmar tal-injezzjoni jinjetta l-plastik imdewweb fil-kavità tal-moffa bi pressjoni għolja u veloċità għolja.

3. Żamma tal-pressjoni u tkessiħ:Wara li l-plastik jiġi injettat fil-kavità, il-pressjoni stabbilita tinżamm biex iżżomm il-pressjoni biex tikkumpensa għat-tnaqqis tal-plastik fil-kavità. Fl-istess ħin, il-kavità titkessaħ permezz tas-sistema tat-tkessiħ tal-moffa biex tissolidifika gradwalment u tifforma l-plastik imdewweb.

4. Ftuħ tal-moffa u tfigħ tal-parti:Ladarba l-parti tal-plastik tkun issolidifikata kompletament, il-kavità tal-moffa u l-qalba huma separati mill-drive tal-moffa, u l-parti tal-plastik tintefa 'mill-kavità mis-sistema ta' tfigħ. Il-parti tal-plastik imbagħad tinġabar u titqiegħed b'driegħ mekkaniku jew manwalment.

5. Post-ipproċessar:Il-partijiet tal-plastik estratti huma mirquma (tneħħija tal-bieb, flash, u materjali żejda oħra), u jitwettqu miżuri ta 'kontroll tal-kwalità bħal spezzjoni dimensjonali u kontroll tad-dehra. Partijiet tal-plastik kwalifikati jipproċedu għall-proċess ta 'assemblaġġ sussegwenti.

V. Konklużjoni

Bħala tagħmir ewlieni għall-manifattura industrijalizzata ta 'partijiet tal-karozzi, ir-razzjonalità tad-disinn, ix-xjenza tal-għażla tal-materjal u l-eżattezza tal-ipproċessar tal-forom tal-parti tal-plastik tal-gradilja tal-karozzi jiddeterminaw direttament il-kwalità tal-prodott, l-effiċjenza tal-produzzjoni u l-livell tal-kontroll tal-ispiża tal-gradilja tal-karozzi. Bl-evoluzzjoni kontinwa tal-industrija tal-karozzi lejn ħfief, personalizzazzjoni u intelliġenza, il-gradilja tal-plastik, li fihom stil ħafif, flessibbli u spejjeż kontrollabbli, qed jintużaw dejjem aktar fil-manifattura tal-karozzi. Dan ipoġġi talbiet ogħla fuq forom tal-partijiet tal-plastik tal-gradilja tal-karozzi, bħal preċiżjoni ogħla tal-iffurmar, ċikli iqsar ta 'żvilupp tal-moffa, u adattabilità aktar b'saħħitha għal strutturi kumplessi. Fil-futur, bl-aġġornament kontinwu tat-teknoloġija tal-ipproċessar ta 'preċiżjoni, teknoloġija ta' simulazzjoni CAE, u teknoloġija ta 'awtomazzjoni, forom tal-parti tal-plastik tal-gradilja tal-karozzi se jiżviluppaw lejn intelliġenza, effiċjenza u ħdura. Dan mhux biss se jkompli jtejjeb il-kwalità tal-produzzjoni u l-effiċjenza tal-gradilja tal-karozzi iżda jgħin ukoll lill-industrija tal-karozzi biex tikseb iterazzjoni effiċjenti tal-prodott u titjib fil-prestazzjoni, li jipprovdi appoġġ solidu għall-iżvilupp ta'-kwalità għolja tal-industrija tal-manifattura tal-karozzi.
